Unser TTB DUO

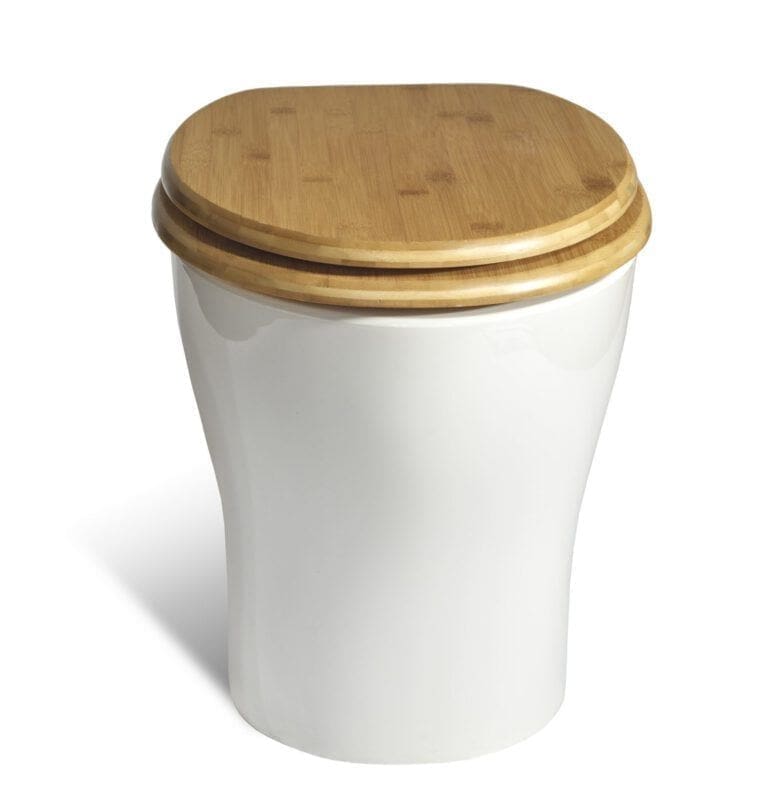

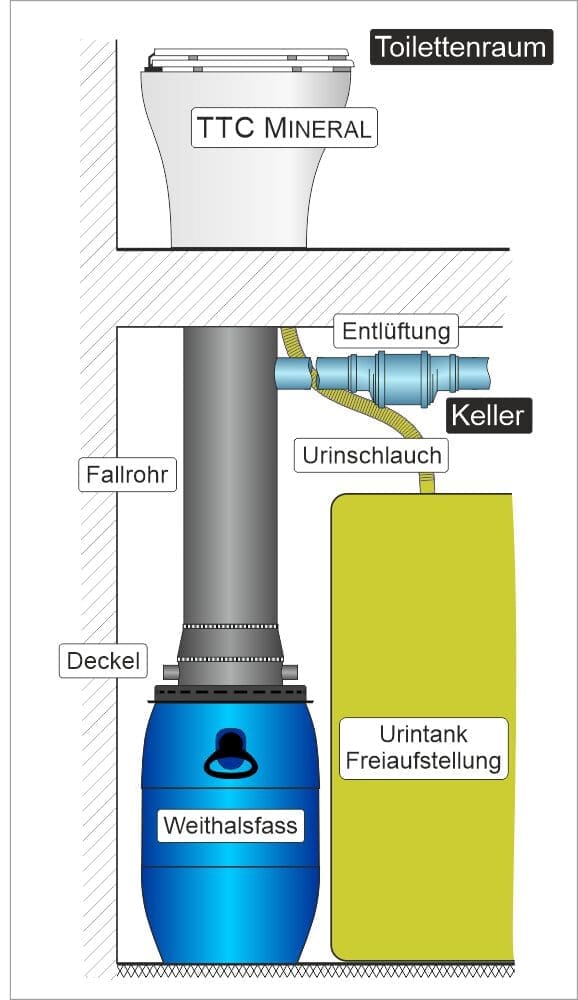

Die TTB DUO ist eine Lösung zur getrennten Lagerung von Fäzes und Urin in zwei Behältern, Fass und Tank. Es wird gemeinsam mit der Trockentrenntoilette TTC MINERAL verwendet.

Der Fäkaliensammelbehälter ist ein Weithalsfass mit einem Volumen von 30, 60, 120 (220) Litern. Es befindet sich unter dem TTC MINERAL (z.B. im Keller) und ist durch senkrechte Fallrohre luftdicht mit dem Fass verbunden. Durch eine dauerhafte Entlüftung sind Toilettenraum und Kellerraum frei von Toilettengerüchen. Bitte achten Sie hier auf die Mindestdeckenhöhe.

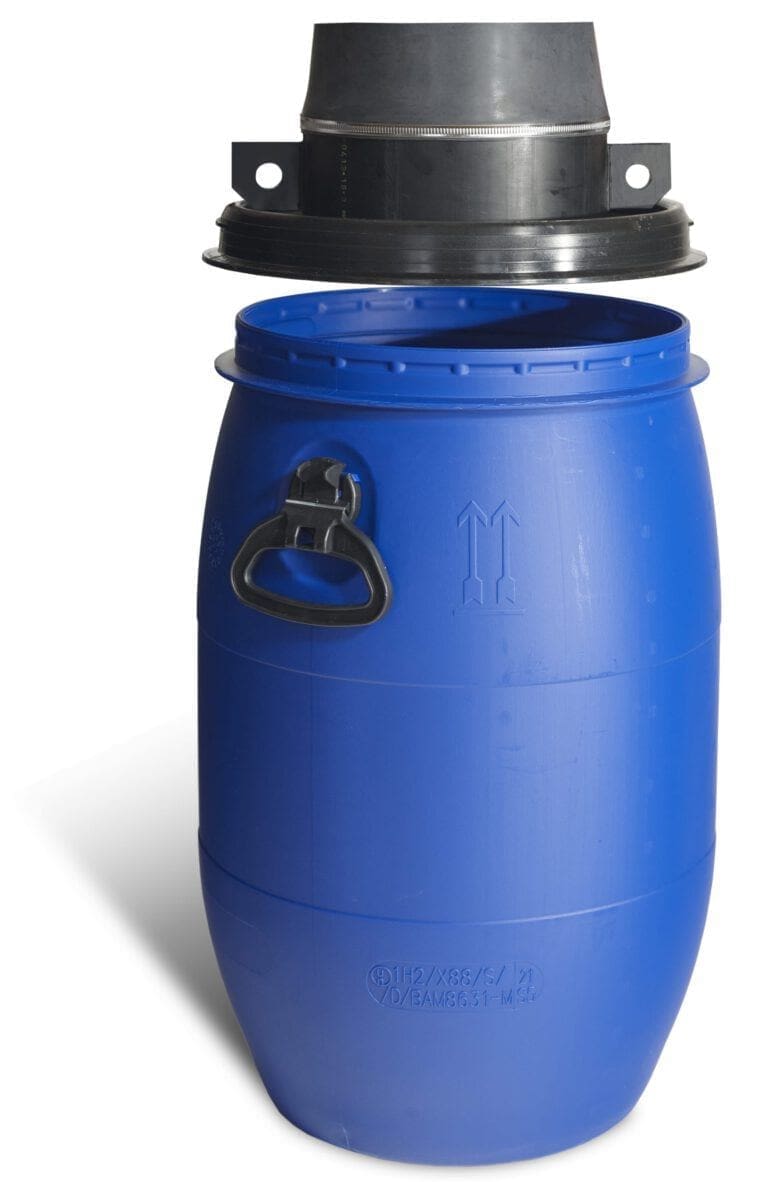

Ein volles Weithalsfass tauscht man einfach gegen ein Leeres. Dazu schieben Sie den „Deckel“ etwa 5 cm nach oben, entnehmen das volle Fass und ersetzen es durch ein leeres Fass. Die Fässer (besonders >60 Liter) können auf Fassrollern gestellt und somit mit geringem Aufwand bewegt werden.

Das 60 Liter-Standardfass ist für die Benutzung einer Person für 9-12 Monate ausreichend. Es sind auch größere Volumen bis 220 Liter möglich. Je nach Anzahl der Nutzungen ist eine Entleerung pro Jahr mittels Saugfahrzeug genügend sein.

Als Urinsammeltank wird eine handelsüblicher PE-Abwassertank, entweder als frei aufgestellter Tank im Keller oder im Erdeinbau genutzt. Der Standort des Urintanks ist somit recht frei wählbar, z.B. auch in einem anderen Kellerraum oder außerhalb des Gebäudes. An einen Tank können mehrere TTCs angeschlossen werden. Es sind also prinzipiell auch Toiletten in verschiedene Stockwerke möglich.

Ein 500 Liter-Tank ist für die Benutzung von einer Person für 12 Monate im Normalfall ausreichend. Je nach Volumen und Anzahl der Nutzungen ist auch hier eine Entleerung pro Jahr mittels Saugfahrzeug oder Pumpe genügend.

Der Urin kann auch an geeigneter Stelle in die Abwasserleitungen eingebunden werden.

Vorteile und Eigenschaften der TBB DUO

Die TTB DUO ist umweltfreundlich und wirtschaftlich für Betreibende sowie komfortabel und hygienisch für Benutzende. Es kann sowohl für den privaten wie auch öffentlichen Bereich genutzt werden.

Autark: Wasser-, Abwasser- und Stromanschluss nicht notwendig
Stromversorgung für Licht (optional) und Entlüftung über Photovoltaikanlage möglich
Je nach Lage, geringer baulicher Aufwand
Vielseitig einsetzbar, flexibel an Randbedingungen anpassbar
Verschiedene Fassgrößen möglich
Mehrere Toiletten, auch über verschiedene Stockwerke möglich

Komfortable und kostengünstige Trockentrenntoilette
Hygienisch: keine Toilettengerüche, keine Insekten
Benutzerfreundlich: ohne Spülen, Einstreu oder Chemikalien
Die Fäkalien sind nicht sichtbar
Der Nutzende hat keinerlei Umgang mit den Stoffen

Geringe Entsorgungsmengen je Entleerung (ca. 90% weniger als herkömmliche WCs)
Kein Anfall von Abwasser durch die Toilette
Auch mit üblichen kleinen Vakuumfahrzeugen entleerbar oder direkte Abgabe im Klärwerk bzw. einen Einleiter nach Rücksprache mit Verband
Eine Entnahme zur Nutzung der Stoffe ist möglich (rechtliche Bedingungen einhalten)

Überzeugt vom DUO?

Dann kontaktieren Sie uns!

Telefon: 089 244 18 12 30
Mobil: 0172 927 95 93
E-Mail: beratung@abereus.de

Gleich zum Shop

Überzeugt vom DUO?

Dann kontaktieren Sie uns!

Telefon: 089 244 18 12 30
Mobil: 0172 927 95 93
E-Mail: beratung@abereus.de

Gleich zum Shop

Wichtige Ergänzungen zum TTB DUO

Abgang der Entlüftung

Es gibt beim Abgang der Entlüftung zwei generelle Optionen: entweder im Keller oder im Toilettenraum selbst. Bei einem Anschluss der Entlüftung im Toilettenraum befindet sich der Anschluss an das Entlüftungsrohr an der Rückseite des TTC MINERAL, während er sich sonst im Kellerraum darunter befindet. Unsere Trockentrenntoiletten sind so konzipiert, dass beide Versionen möglich sind. Wir haben hier zwei Bilder zur Erläuterung sowie weitere Details in der Anleitung. Des Weiteren finden Sie hier im Anschluss je eine Tabelle für den Keller bzw. Toilettenraum mit entsprechenden notwendigen Kombinationen an Rohren.

Tabelle für Entlüftungsabgang im Keller

Für den Entlüftungsabgang im Keller benötigen Sie immer ein Fallrohr E100 sowie eine Manschette. Die Anzahl an weiteren Fallrohren sowie Schellen entnehmen Sie bitte der Tabelle. Die minimale Raumhöhe startet mit dem kleinsten Fass bei 79 cm. Andere Höhen sind auch möglich: Durch Zuschnitt oder weitere Erweiterungen. Sprechen Sie uns gerne an.

Fassgröße	Gesamthöhe	Fallrohr Entlüftung	Weitere Fallrohre	Manschette	Schelle
30 Liter	79 – 141 cm	E100	–	–	1
30 Liter	142 – 190 cm	E100	50	1	1
30 Liter	191 – 240 cm	E100	100	1	2
30 Liter	241 – 290 cm	E100	150	1	2
60 Liter	90 – 152 cm	E100	–	–	1
60 Liter	153 – 201 cm	E100	50	1	1
60 Liter	202 – 251 cm	E100	100	1	2
60 Liter	252 – 300 cm	E100	150	1	2
120 Liter	116 – 173 cm	E100	–	–	1
120 Liter	174 – 222 cm	E100	50	1	1
120 Liter	223 – 272 cm	E100	100	1	2
120 Liter	273 – 322 cm	E100	150	1	2
220 Liter	133 – 190 cm	E100	–	–	1
220 Liter	191 – 239 cm	E100	50	1	1
220 Liter	240 – 289 cm	E100	100	1	2
220 Liter	290 – 339 cm	E100	150	1	2

Tabelle für Entlüftungsabgang im Toilettenraum

Für den Entlüftungsabgang im Toilettenraum benötigen Sie immer ein Fallrohr E50 sowie eine Manschette. Die Anzahl an weiteren Fallrohren sowie Schellen entnehmen Sie bitte der Tabelle. Die minimale Raumhöhe startet mit dem kleinsten Fass bei 67 cm. Andere Höhen sind auch möglich: Durch Zuschnitt oder weitere Erweiterungen. Sprechen Sie uns gerne an.

Fassgröße	Gesamthöhe	Fallrohr Entlüftung	Weitere Fallrohre	Manschette	Schelle
30 Liter	67 – 91 cm	E50	–	–	1
30 Liter	82 – 140 cm	E50	50	1	1
30 Liter	141 – 190 cm	E50	100	1	2
30 Liter	191 – 240 cm	E50	150	1	2
60 Liter	78 – 102 cm	E50	–	–	1
60 Liter	103 – 151 cm	E50	50	1	1
60 Liter	152 – 201 cm	E50	100	1	2
60 Liter	202 – 251 cm	E50	150	1	2
120 Liter	99 – 123 cm	E50	–	–	1
120 Liter	124 – 172 cm	E50	50	1	1
120 Liter	173 – 222 cm	E50	100	1	2
120 Liter	223 – 272 cm	E50	150	1	2
220 Liter	116 – 140 cm	E50	–	–	1
220 Liter	141 – 189 cm	E50	50	1	1
220 Liter	190 – 239 cm	E50	100	1	2
220 Liter	240 – 289 cm	E50	150	1	2

Urintank

Als Urintank nutzen Sie entweder ein frei aufgestellter Kellertank oder einen Erdtank außerhalb des Gebäudes. Beide Optionen sind beim TTB DUO möglich. Jedoch hat jede Option unterschiedliche Vor- und Nachteile, die je nach den örtlichen Gegebenheiten zum Tragen kommen. Wir beraten Sie daher gerne dazu.

Beide Tankoptionen können sowohl mit einer als auch mit mehreren Toiletten verbunden sein, so dass Sie einen großen Tank nutzen und mehrere Toiletten oder auch Urinale anschließen.

Fassgrößen

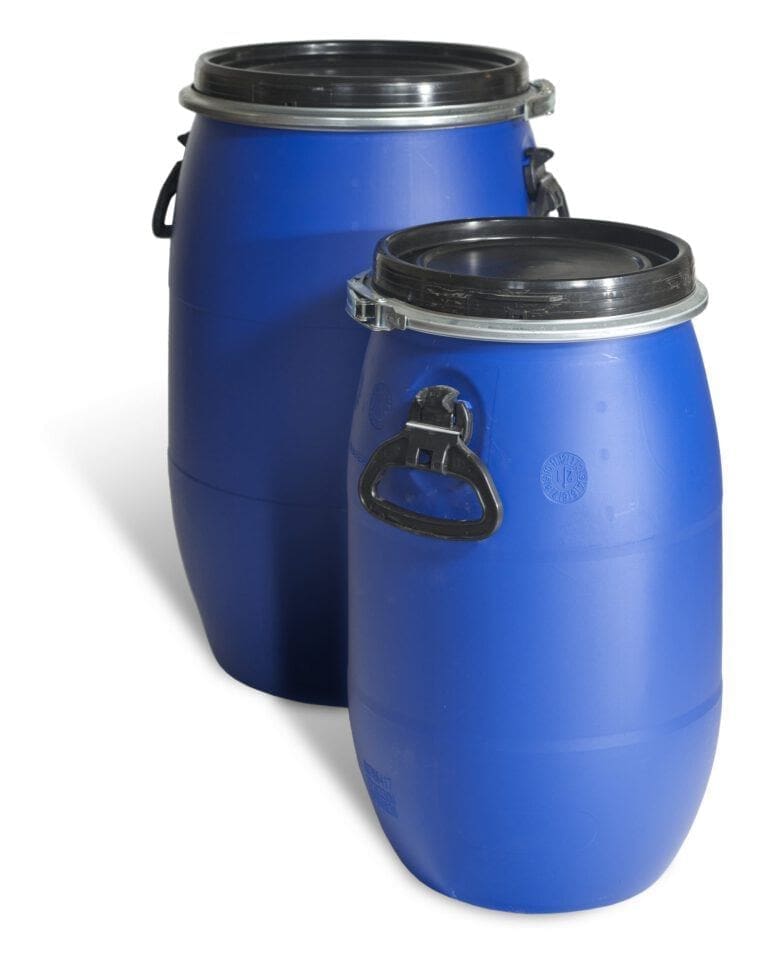

Das 60 Liter-Standardfass ist für die Benutzung von einer Person für 9-12 Monate ausreichend, aber auch bei hohen Benutzerzahlen eine Fasslösung mit größerem Volumen bis 120 Liter möglich ist. Die Fässer (besonders >60 Liter) können mit flachen Fassrollern mit geringem Aufwand bewegt werden. Je nach Größe und Zusatz sind entsprechende Mindestraumhöhen im Keller notwendig. Das Bild zeigt verschiedene Optionen und Sie können alle bei uns im Shop erhalten.

Fasstausch und Entleerung

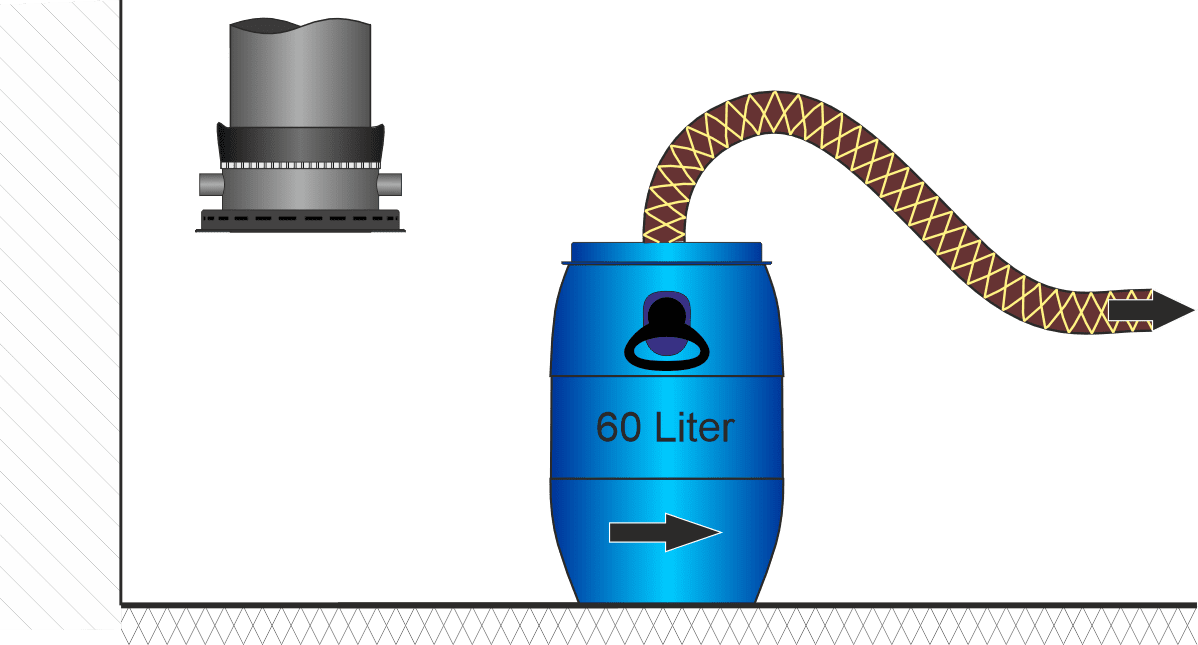

Schiebt man den „Deckel“ mit der Gummimanschette etwa 5 cm nach oben, kann man das volle Weithalsfass einfach gegen ein Leeres tauschen. Ein volles Fass kann verschlossen und kühl bis zu einem Jahr gelagert werden, so dass Sie auch beim TTB DUO nicht so häufig eine Entleerung beauftragen müssen.

Die Fässer werden mittels eines üblichen Saugfahrzeugs entleert, oder an einer entsprechenden Stelle des Abwasserverbands abgeliefert. Eine Eigennutzung (Kompostierung, Biogasanlage, etc.) ist je nach Land ebenfalls möglich, sollte aber davor mit den lokalen Behörden abgestimmt sein.

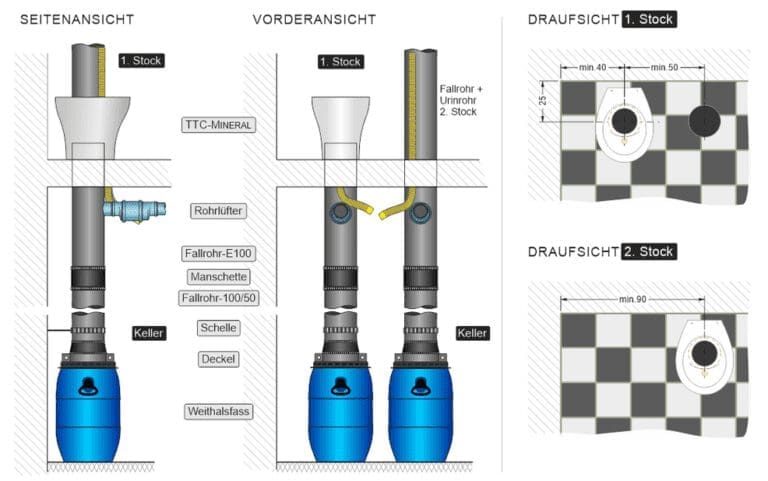

Installation von Trockentrenntoiletten über zwei Etagen

Installation von Trocken-Trenn-Toiletten über zwei Etagen

Beim Einbau mehrerer Trockentrenntoiletten, auch über mehrere Etagen, wird jede Toilette mit eigenem Fallrohr an ein Fäzesfass angeschlossen. Hierdurch müssen die beiden Toilettenstühle leicht versetzt zueinander stehen, so dass im Keller die beiden Fässer nebeneinander stehen können. Es ist ferner auch möglich ein solche Option an einer GOLDGRUBE^® anzuschließen.

Die Entleerung

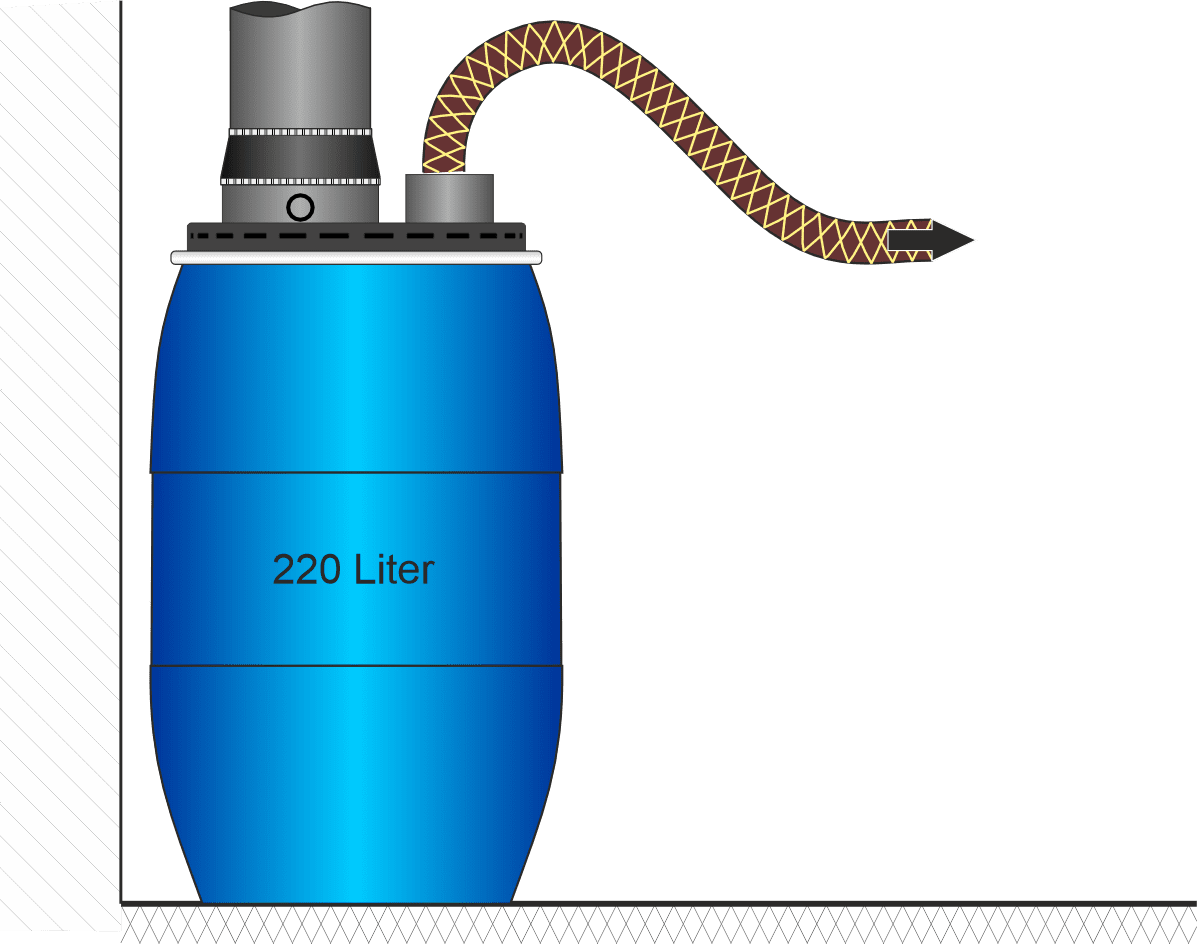

Die in den Weithalsfässern gelagerten Fäzes und der Urin können mit üblicher Vakuumtechnik abgesaugt werden. Der Urin enthält keine Störstoffe – er kann auch mit einer Schmutzwasserpumpe gefördert werden. Die Erreichbarkeit für Entsorgungsfahrzeuge muss gegeben sein (Länge Vakuumschlauch ca. 30 m).
Die Fässer können mit Fassrollern bewegt werden. Gefüllte Fässer können verschlossen bis zu einem Jahr gelagert werden. Die Entleerungsintervalle können verlängert, Kosten und Aufwand gesenkt werden.
